炮缆绞车模块
炮缆绞车集装箱模块

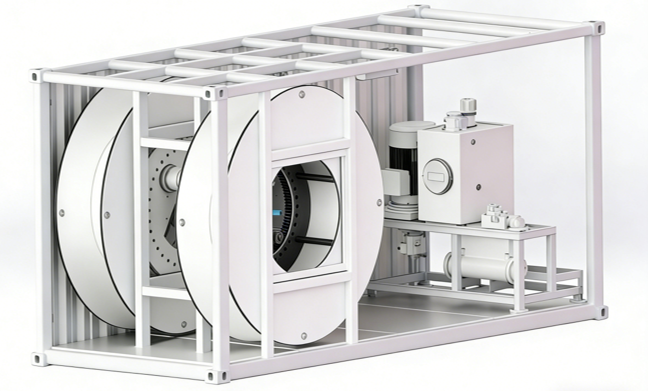

地震炮缆绞车集成于1个加强的标准20英呎集装箱内，集装箱内安装2台炮缆绞车、
一套高压气分配面板及1套电、气滑环、泵站等系统，内部设有照明系统和声光警示灯。
技术参数 |
速度：最大10转/分，无级调速。 |
容缆量：≥200m（炮缆直径73mm） |
拉力:≥2吨（内圈） |
制动力:≥3吨 |
高压配气箱及高压气管路耐压：4000psi |
集装箱设计方案 |
单联炮缆绞车，配备进口电气滑环，通道数99芯。 |
马达采用进口品牌，比例阀为进口品牌。 |
每台绞车配置高压配气面板且带有安全保护措施，并制作相应的工作压力不低于3000psi高压管路、排气消声器一个及相应管路。关键零件均为不锈钢制作。 |
配置相应的工作压力3000psi的专用高压液压管路一套。相应的管路采用T型连接方式。直径低于16mm的低压管路采用卡套方式连接。液压元器件和管路相连处采用软管连接。 |
高压气管过舱时，采用接头管件过舱方式，做到室内外密闭。接口处带有固定的专用防尘盖。所有金属硬管为不锈钢，连接口采用JIC 1”-5/16连接。 |
集装箱是加强型的。底部采用5mm花纹板铺设。顶部和侧面采用专用集装箱板并经预处理，厚度不少于2mm。顶部设有起吊点，底部钢梁采取整体特殊防腐处理，所有钢结构件表面喷砂处理，其表面为 Sa2.5。集装箱外部采用船用船壳漆及工艺，颜色为蓝色RAL5013。集装箱内部采用船用醇酸磁漆。 |
可根据用户要求定制。 |
