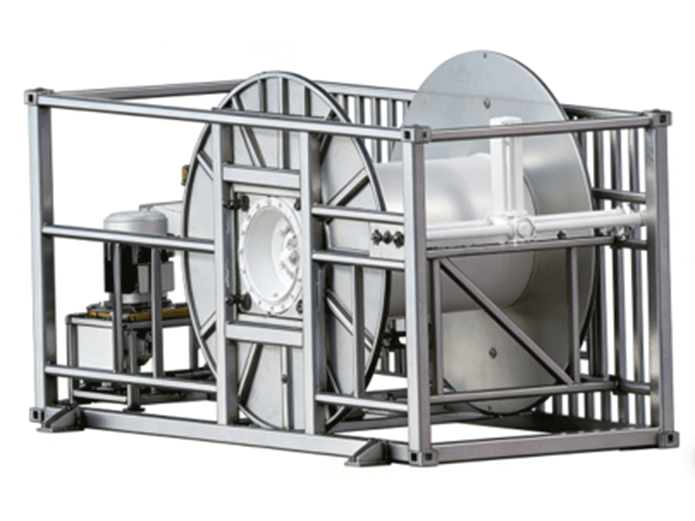

地震电缆绞车用于容纳和收放地震拖缆，一般集成于标准20英尺集装箱（高箱2896mm）内，
绞车可容纳Φ56mm的拖缆3000米，富余2层。集装箱配备排缆器（可选配液压泵站），作业
时前后纵向使用。
集装箱设计方案 |
电缆绞车安放在一个标准加强的20尺标准高（顶盖可拆卸，以容纳足够的电缆）集装箱内。 |
液压马达采用进口产品，液压操作阀采用进口丹佛斯集成式板式组合阀。绞车和排缆器可共用一套组合阀。 |
电缆绞车集装箱和液压泵站集装箱相连的液压管采用软管连接。箱体接口处采用接头形式过舱，保证密闭性。 |
底部采用5mm花纹板铺设。顶部和侧面采用专用集装箱板并经预处理，厚度不少于2mm。顶部设有起吊点，底部钢梁采取整体特殊防腐处理，所有钢结构件表面喷砂处理，其表面为Sa2.5。集装箱外部采用船用船壳漆及工艺，颜色为蓝色RAL5013。集装箱内部采用船用醇酸磁漆。 |
可根据用户要求定制。 |
技术参数 |
最大转速：75m/min，液压无级调速。 |
总容缆量：φ56mm的工作段电缆3000m，前导段300m，前弹性段50m，后弹性段50m及必要段。留出富余量2层。 |
绞车内圈直径：1400mm |
拉力：外圈拉力2吨，内圈拉力5吨 |
制动力：≥5吨 |
排缆器形式：无极调速，被动适应，主动干预 |
无线遥控距离50m |
排缆器技术参数 |
轴向速度≥1 m/min |
轴向推力40Kg |
无级调速 |
无线遥控操作和机旁操作 |
丝杠采用高强度40Cr经调质处理制作。 |
导轨采用不锈钢制作。 |
所有防腐按船舶外壳标准执行。 |
排缆器可根据电缆缠绕的速度手控自动排布电缆，也可以随时干预移动速度 |
液压泵站技术参数 |
液压泵额定排量：>110L/min |
系统额定压力：210 bar |
单台电机功率：55 kW |
软启动器启动，减少对船舶电网的冲击。 |
液压泵站采用的所有电机符合船级社船电要求，大型电机具有自除湿功能。电控箱防护等级IP56。 |
液压泵和马达采用进口品牌。 |
采用变量泵设计，减少液压油产生的高温。 |
液压泵站底部设置接油盘，防止溢油污染。 |
配备液压油回油滤清器。 |
可选配加热和冷却系统 |
液压泵站安装于任一集装箱模块内，单站双泵双马达配置。液压泵站可同时为地震系统收放模块提供液压驱动力，配置电源总控系统。 |
